ST-20
| Durchmesser | 20 mm / 23 mm (Option) |
|---|---|
| Spindelstockhub | 350 mm |
| Bearbeitungsmöglichkeiten |  |
Kinematik & Werkzeuge
- 24 + α Werkzeuge zur Haupt- und Rückseitenbearbeitung auf 3 Revolver
- 8 angetriebene Werkzeugstationen je Revolver
- 12 Achsen
ST
20
IMMER EINE
OPTION MEHR

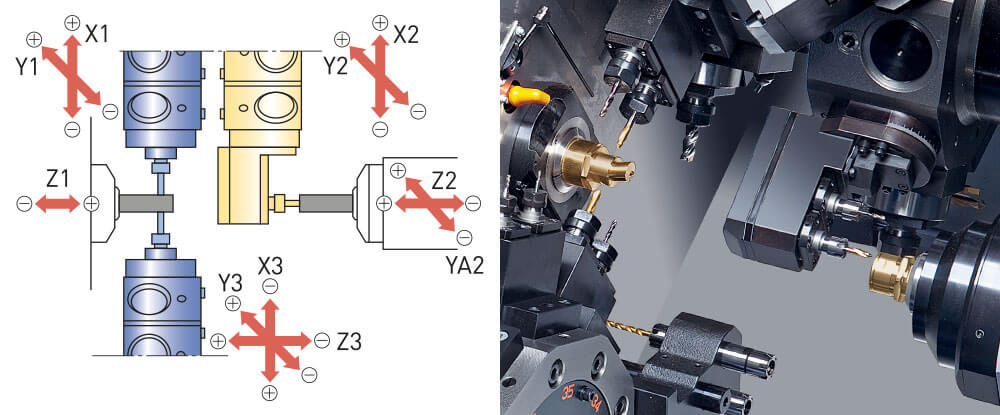

Der neue ST-20 Langdrehautomat besticht durch vielfältige Möglichkeiten der zeitverdeckten Bearbeitung mit drei unabhängigen Revolvern mit je 8 Stationen.
Die neueste FANUC 31i-B5 Steuerung und die Revolver-Antriebsleistung von 2,5 kW runden das Gesamtpaket ab.
Vorteile
- FANUC 31i-B5 Steuerung mit Handrad
- C-Achsensteuerung auf Haupt- und Gegenspindel
- Komplett unabhängige Rückseitenbearbeitung mit 8 Stationen
- Bewegliches Bedienpult
- Zwei Revolver zur simultanen Bearbeitung an der Hauptseite
- Zusätzliche Längsachse auf dem Werkzeugträger 3
- Drei komplett unabhängige Werkzeugsysteme
- Antriebsleistung Revolver 2,5 kW
Technische Daten
| ALLGEMEINE DATEN | ST-20 |
|---|---|
| Anzahl der Achsen gesamt | 12 |
| Max. Eilgangsgeschwindigkeit | 30 m/min |
| Gewicht | ca. 4.850 kg |
| Kapazität Kühlmitteltank | 213 Liter |
| Abmessung (L x B x H) | ca. 2.988 x 1.720 x 1.845 mm |
| Hauptseite | ST-20 |
|---|---|
| Anzahl der Achsen | 7 |

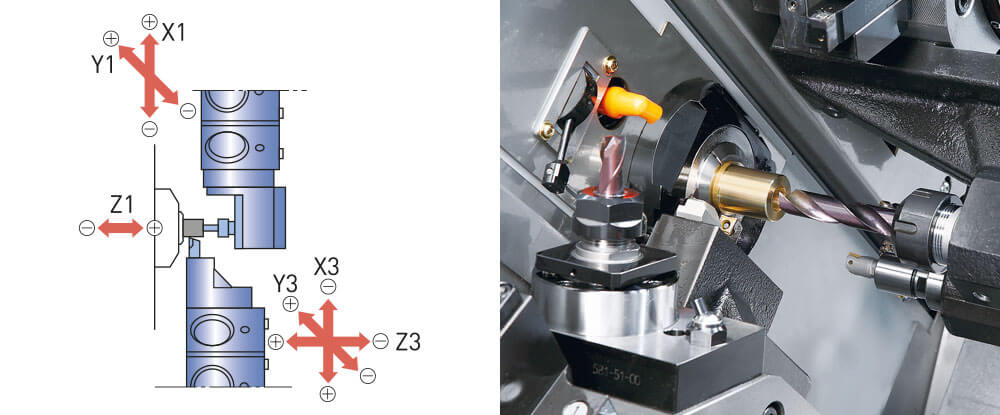

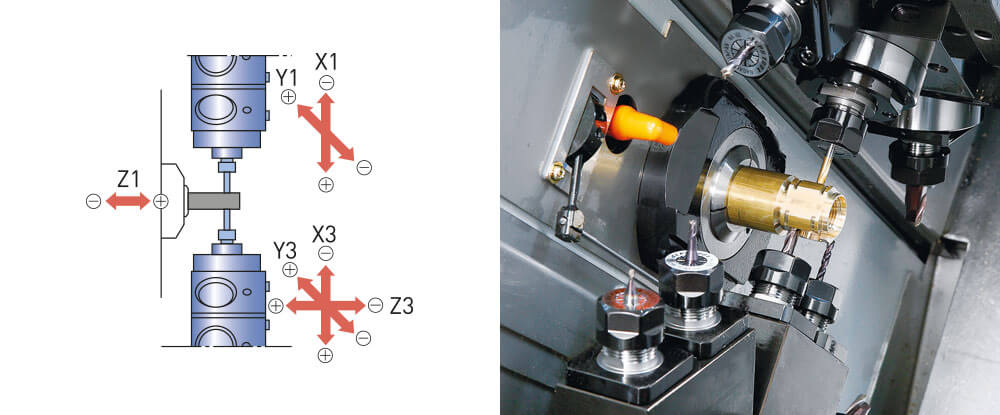

| Achsen Hauptspindel (Spindelstock) | Z1 / C1 |
| Achsen Revolver 1 | X1 / Y1 |
| Achsen Revolver 3 | X3 / Y3 / Z3 |
| Max. Bearbeitungsdurchmesser | 20 mm / 23 mm (Option) |
| Max. Spindelstockhub Standard | 350 mm |
| Max. Antriebsleistung Hauptspindel | 5,5 kW |
| Max. Drehzahl Hauptspindel | 10.000 1/min |
| Werkzeuge Revolver | |
| Anzahl der Werkzeugstationen je Revolver | 8 Stück (alle angetrieben) |
| Max. Antriebsleistung Revolver 1 und 3 | 2,5 kW |
| Max. Drehzahl Revolver 1 und 3 | 5.750 1/min |
| Rückseite | ST-20 |
|---|---|
| Anzahl der Achsen | 5 |

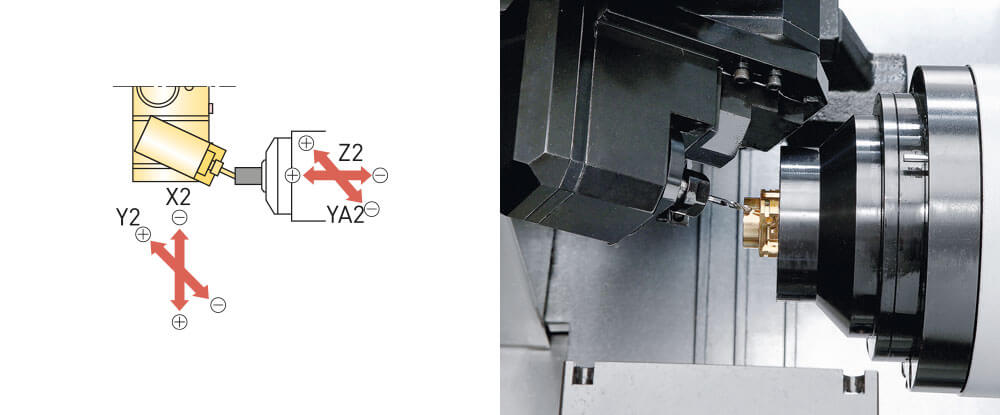

| Achsen Gegenspindel | Z2 / C2 / YA2 |
| Achsen Revolver 2 | X2 / Y2 |
| Max. Abgreifdurchmesser | 20 mm / 23 mm (Option) |
| Max. Antriebsleistung Gegenspindel | 5,5 kW |
| Max. Drehzahl Gegenspindel | 10.000 1/min |
| Werkzeuge Rückseitenbearbeitung | |
| Werkzeugstationen | 8 Stück (8 angetrieben) |
| Max. Antriebsleistung Revolver 2 | 2,5 kW |
| Max. Drehzahl Revolver 2 | 5.750 1/min |
Standardlieferumfang
- FANUC 31i-B5 Steuerung mit Handrad
- 8 + α Werkzeuge zur Dreh-, Bohr-, Querbearbeitung auf 3 Revolver
- Abstechstahlbruchsicherung
- Werkstückauswurfüberwachung
- Gegenspindel für Rückseitenbearbeitung
- Ausblaseinrichtung für Gegenspindel
- Teileauffangschale
- Pneumatikanlage mit Wartungseinheit
- Teileauswurfkontrolle der Gegenspindel
- Werkstückförderer zum Ausbringen der Werkstücke
- Zentralschmierung
- Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
- Interface für Stangenlademagazin
- Nivellierunterlagen und Stellschrauben
- Arbeitslampe
- Werkzeugkiste mit Spezialwerkzeug
- Metrische Eingabe
- Schneidenradiuskompensation
- Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel
- Mehrfachwiederholzyklen
- Betriebsstundenanzeige
- Werkstückzähler
- Automatische Abschaltung der Stromfunktion
- Schnittstellen zum Ein- und Auslesen der Daten
- Programmablauf mit Handrad steuerbar
- Zylindrische Interpolation
- Polarkoordinaten Interpolation
- Mehrkantdrehen
- Helical Interpolation
- 3D Koordinatenumrechnung
- Materialzuführung: Lademagazin
- Späneentsorgung: Späneförderer
- Option lange Teile: zur Abführung längerer Teile
- Signalleuchte: nach Kundenwunsch
- Hochdruckanlage: 50 bis 300 bar
- Brandschutz: Kleinlöschanlage
- Komplettfiltration Kühlmedium
- Werkzeuge im Internet unter www.star-tools.eu

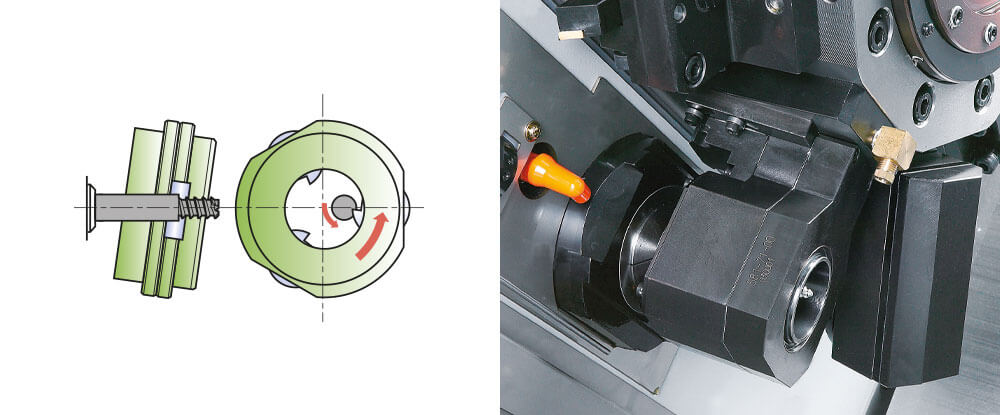

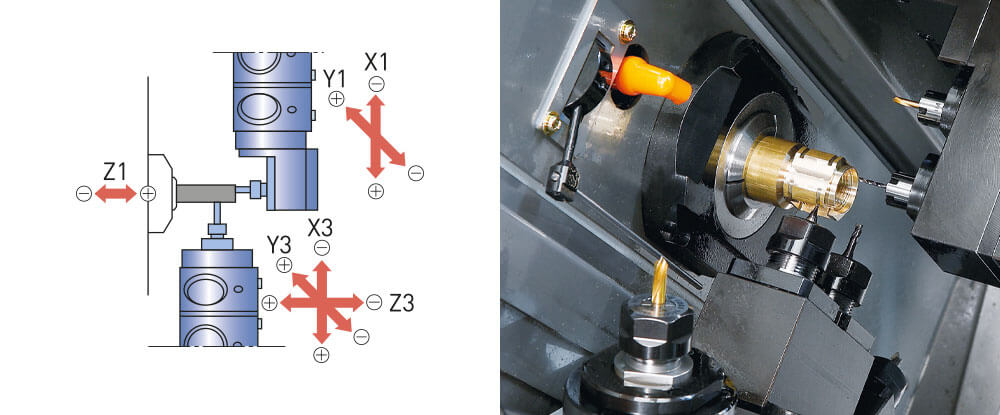

Bearbeitungsbeispiele
Auszug aus dem
Werkzeugprogramm
Ihre Vorteile
bei star Micronics
- Schulungen
Die STAR Micronics GmbH führt spezielle Schulungen für Bediener der Maschinen durch. Sie als Kunde können entscheiden, ob die Schulungen bei uns oder bei Ihnen stattfinden. Natürlich nur für Ihr Personal, gezielt auf Ihr Teilespektrum abgestimmt. - Hochdruckeinheit
Hochdruckeinheiten von 50 bis 300 bar können an der Maschine auch nachträglich adaptiert werden. Zusätzlich stehen Ihnen noch weitere Entwicklungen, z. B. eine programmierbare Druckregelung oder Komplettfiltration zur Verfügung. - Kühlschmierstoffe
Die Maschine kann wahlweise mit Öl oder mit wasserhaltigen Emulsionen betrieben werden. Allerdings empfehlen wir das Betreiben mit Öl, da dies wesentlich schonender für die Maschine ist. - Lademagazine
Alle handelsüblichen Lademagazine (FMB/IEMCA/LNS) können an der Maschine adaptiert werden. Die Schnittstelle (Software) ist standardmäßig in der Maschine vorhanden.
- Späneförderer
Die Maschine kann mit einem Späneförderer bzw. einer Späneausschwemmvorrichtung ausgestattet werden. - Peripherie
Peripheriekomponenten, wie beispielsweise Teileseparatoren, Beistellkühlaggregate (Öl/Emulsion), Kühlmittelfilter, Brandschutzanlagen und TPM (Tool Process Monitoring), können ebenfalls angeboten werden. Ein nachträglicher Anbau von Peripheriekomponenten ist selbstverständlich möglich. - Service
SSC star* Service Connect als 24/7 Kundenportal und Online-Erreichbarkeit für Ihre Maschinen, Tickets und Serviceeinsätze. Eine aktuelle Übersicht ist jederzeit abrufbar. Zusätzlich haben Sie Zugriff auf die star*-Wissensdatenbank
