SV-20R
| Durchmesser | 20 mm / 23 mm (Option) |
|---|---|
| Spindelstockhub | 205 mm / 50 mm (Kurzdreher) |
| Bearbeitungsmöglichkeiten |  |

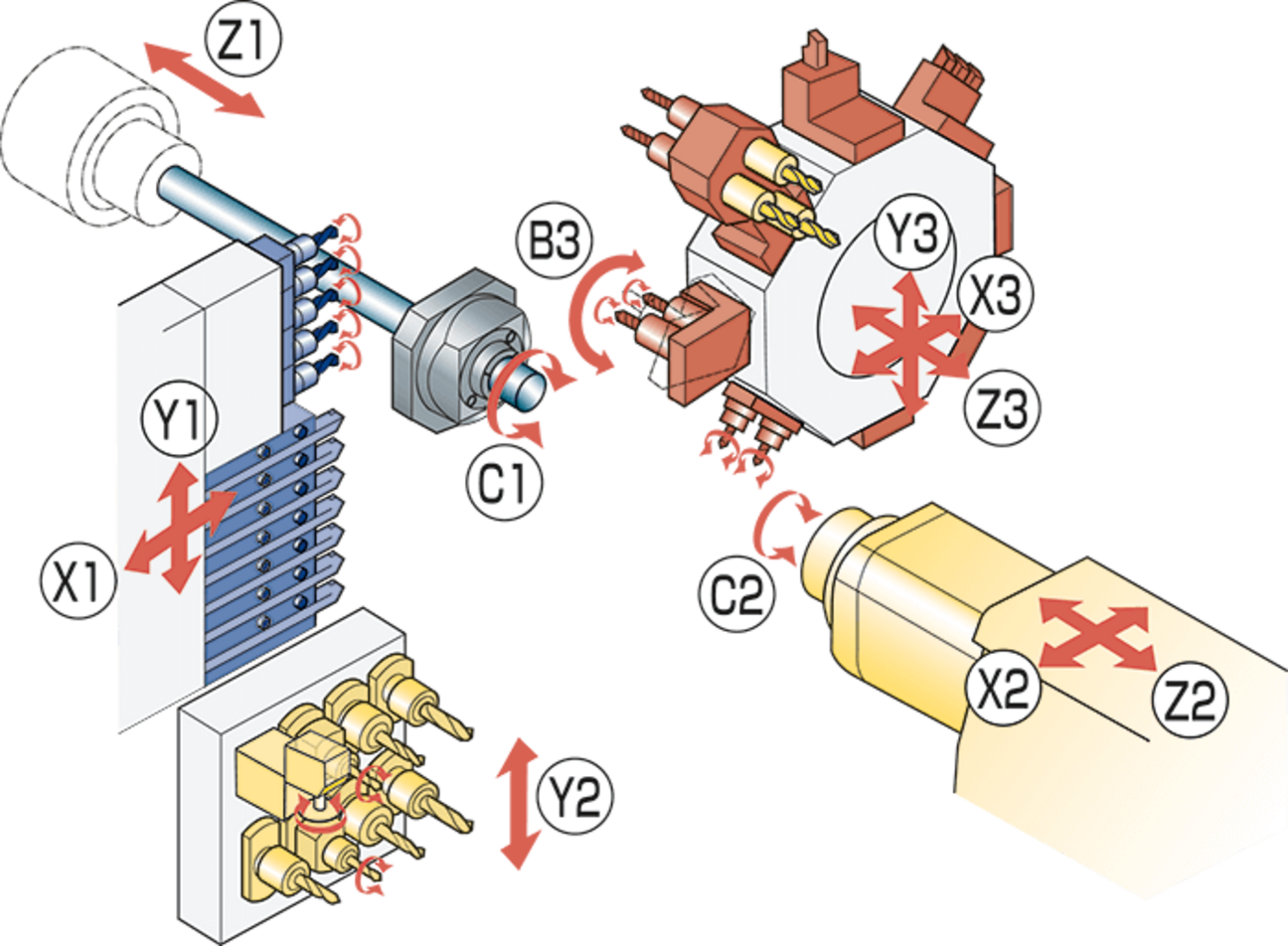

Kinematik & Werkzeuge
- 7-fach Drehwerkzeughalter auf Linearschlitten
- 5 angetriebene Werkzeuge zur Querbearbeitung auf Linearschlitten
- 8 + α Werkzeuge zur Dreh-, Bohr-, Querbearbeitung auf dem Revolver
- B-Achse programmierbar auf 4 Revolverstationen
- 8 + α Werkzeuge inkl. Bohraufnahmen zur Rückseitenbearbeitung mit Antrieb
- 12 Achsen
SV
20R
PRÄZISION IN
EINER NEUEN DIMENSION
Mit dem neuen SV-20R Drehautomat wurde die bewährte SV-Reihe auf den neuesten Stand gebracht. Die Maschine kombiniert die Bearbeitungsmöglichkeiten des Lang- und Kurzdrehens auf einzigartige Weise und setzt die erfolgreiche Baureihe der SV-20 aus dem Hause star* eindrucksvoll fort. Es wurde jede zweite Revolverstation mit einer flexiblen B-Achse ausgestattet und die Rückseitenbearbeitung bietet vielfältige, zeitverdeckte Möglichkeiten mit 8 Werkzeugstationen.
Vorteile
- FANUC 31i-B5 Steuerung mit Handrad
- C-Achsensteuerung auf Haupt- und Gegenspindel
- Komplett unabhängige Rückseitenbearbeitung mit 8 Stationen
- Vom Lang- zum Kurzdreher umrüstbar
- Bewegliches Bedienpult
- Linearschlitten und Revolver zur simultanen Bearbeitung an der Hauptseite
- Zusätzliche Längsachse auf dem Revolver
- Flexible B-Achse für jede zweite Revolverstation programmierbar
- Drei komplett unabhängige Werkzeugsysteme
- Antriebsleistung Revolver 4 kW
Technische Daten
| Allgemeine Daten | SV-20R |
|---|---|
| Anzahl der Achsen gesamt | 12 |
| Max. Eilgangsgeschwindigkeit | 30 m/min |
| Gewicht | 4.150 kg |
| Kapazität Kühlmitteltank | 220 Liter |
| Abmessung (L x B x H) | ca. 2.730 x 1.350 x 1.865 mm |
| Hauptseite | SV-20R |
|---|---|
| Anzahl der Achsen | 6 |
| Achsen Hauptspindel (Spindelstock) | Z1 / C1 |
| Achsen Linearschlitten | X1 / Y1 |
| Achsen Revolver | B3 / X3 / Y3 / Z3 |
| B-Achse auf Revolver | frei programmierbar |
| Max. Bearbeitungsdurchmesser | 20 mm / 23 mm (Option) |
| Max. Spindelstockhub (Lang-/ Kurzdreher) | 205 mm / 50 mm |
| Max. Antriebsleistung Hauptspindel | 5,5 kW |
| Max. Drehzahl Hauptspindel | 10.000 1/min |
| Werkzeuge Linearschlitten | |
| Drehwerkzeuge | 7 Stück (□ 12 mm) |
| Querbearbeitungswerkzeuge | 5 Stück (ER16) |
| Max. Antriebsleistung Querbearbeitung | 2,2 kW |
| Max. Drehzahl Querbearbeitung | 8.000 1/min |
| Werkzeuge Revolver | |
| Anzahl der Werkzeugstationen | 8 Stück (alle angetrieben) |
| B-Achse | 4 Stationen |
| Max. Antriebsleistung Querbearbeitung | 4,0 kW |
| Max. Drehzahl Querbearbeitung | 5.750 1/min |
| Rückseite | SV-20R |
|---|---|
| Anzahl der Achsen | 4 |
| Achsen Gegenspindel | X2 / Z2 / C2 |
| Höhenachse Rückseitenbearbeitung | Y2 |
| Max. Abgreifdurchmesser | 20 mm / 23 mm (Option) |
| Max. Antriebsleistung Gegenspindel | 3,7 kW |
| Max. Drehzahl Gegenspindel | 8.000 1/min |
| Werkzeuge Rückseitenbearbeitung | |
| Werkzeugstationen | 8 Stück (8 angetrieben) |
| Max. Drehzahl Rückseitenbearbeitung | 8.000 1/min |
Standardlieferumfang
- FANUC 31i-B5 Steuerung mit Handrad
- C-Achsensteuerung auf Haupt- und Gegenspindel
- Synchron angetriebene Führungsbuchseneinheit
- 7-fach Drehwerkzeughalter auf Linearschlitten
- 5 + α angetriebene Werkzeuge zur Querbearbeitung auf Linearschlitten
- 8 + α Werkzeuge zur Dreh-, Bohr-, Querbearbeitung auf dem Revolver
- 4 Revolverstationen (programmierbar) für B-Achsenbearbeitung
- 8 + α Werkzeuge inkl. Bohraufnahmen zur Rückseitenbearbeitung mit Antrieb
- Abstechstahlbruchsicherung
- Werkstückauswurfüberwachung
- Gegenspindel für Rückseitenbearbeitung
- Ausblaseinrichtung für Gegenspindel
- Teileauffangschale
- Pneumatikanlage mit Wartungseinheit
- Teileauswurfkontrolle der Gegenspindel
- Werkstückförderer zum Ausbringen der Werkstücke
- Zentralschmierung
- Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
- Interface für Stangenlademagazin
- Nivellierunterlagen und Stellschrauben
- Arbeitslampe
- Werkzeugkiste mit Spezialwerkzeug
- Metrische Eingabe
- Schneidenradiuskompensation
- Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel
- Mehrfachwiederholzyklen
- Betriebsstundenanzeige
- Werkstückzähler
- Automatische Abschaltung der Stromfunktion
- Schnittstellen zum Ein- und Auslesen der Daten
- Programmablauf mit Handrad steuerbar
- Zylindrische Interpolation
- Polarkoordinaten Interpolation
- Mehrkantdrehen
- Helical Interpolation
- 3D Koordinatenumrechnung
- Materialzuführung: Lademagazin
- Späneentsorgung: Späneförderer
- Option lange Teile: zur Abführung längerer Teile
- Signalleuchte: nach Kundenwunsch
- Hochdruckanlage: 50 bis 300 bar
- Brandschutz: Kleinlöschanlage
- Komplettfiltration Kühlmedium
- Werkzeuge im Internet unter www.star-tools.eu
Bearbeitungsbeispiele
Auszug aus dem
Werkzeugprogramm
Ihre Vorteile
bei star Micronics
- Schulungen
Die STAR Micronics GmbH führt spezielle Schulungen für Bediener der Maschinen durch. Sie als Kunde können entscheiden, ob die Schulungen bei uns oder bei Ihnen stattfinden. Natürlich nur für Ihr Personal, gezielt auf Ihr Teilespektrum abgestimmt. - Hochdruckeinheit
Hochdruckeinheiten von 50 bis 300 bar können an der Maschine auch nachträglich adaptiert werden. Zusätzlich stehen Ihnen noch weitere Entwicklungen, z. B. eine programmierbare Druckregelung oder Komplettfiltration zur Verfügung. - Kühlschmierstoffe
Die Maschine kann wahlweise mit Öl oder mit wasserhaltigen Emulsionen betrieben werden. Allerdings empfehlen wir das Betreiben mit Öl, da dies wesentlich schonender für die Maschine ist. - Lademagazine
Alle handelsüblichen Lademagazine (FMB/IEMCA/LNS) können an der Maschine adaptiert werden. Die Schnittstelle (Software) ist standardmäßig in der Maschine vorhanden.
- Späneförderer
Die Maschine kann mit einem Späneförderer bzw. einer Späneausschwemmvorrichtung ausgestattet werden. - Peripherie
Peripheriekomponenten, wie beispielsweise Teileseparatoren, Beistellkühlaggregate (Öl/Emulsion), Kühlmittelfilter, Brandschutzanlagen und TPM (Tool Process Monitoring), können ebenfalls angeboten werden. Ein nachträglicher Anbau von Peripheriekomponenten ist selbstverständlich möglich. - Service
SSC star* Service Connect als 24/7 Kundenportal und Online-Erreichbarkeit für Ihre Maschinen, Tickets und Serviceeinsätze. Eine aktuelle Übersicht ist jederzeit abrufbar. Zusätzlich haben Sie Zugriff auf die star*-Wissensdatenbank
